金属软管

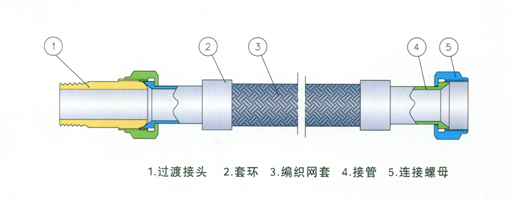

1.过渡接头 2.套环 3.编织网套 4.接管 5.连接螺母

结构特点：
        中兴公司的金属软管采用1Cr18Ni9Ti不锈钢材料,具有耐腐蚀、柔韧、抗振性好，能承受较高介质压力，温度使用范围广等特点。
        金属软管有两端螺纹、一端螺纹、一端法兰和两端法兰等结构型式。客户也可以根据需要来指定所需要的连接方式。定货时一定注明软管型式，规格和长度等要求。例如：RL20×500， RF80×650。
使用参数：
    压力：直径不同，其最高压力值也不同温度：350°弯曲半径：见软管规格附表。

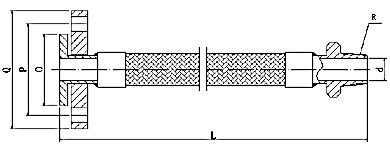

RF型金属软管

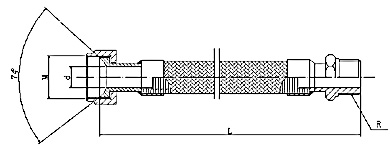

RL型金属软管

RM型金属软管

RS型金属软管

规格	锥管螺纹	工作压力	最小弯曲半径		实际通径	公制螺纹	连接长度	法兰连接尺寸					推荐长度
DN	R	P	静态	动态	d	M	LR	Q	O	P	T	U	LT
mm	in	Mpa	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
6	R1/8	2.5	40	80	4	M14×1.5	45	-	-	-	-	-	500
8	R1/4	2.5	50	110	6	M16×1.5	46	-	-	-	-	-	500
10	R3/8	2.5	65	145	8	M18×1.5	46	90	41	60	4	14	500
12	R3/8	1.6	70	160	10	M20×1.5	46	95	42	65	4	14	500
16	R1/2	1.6	85	210	13	M27×1.5	55	105	56	75	4	14	500
20	R3/4	1.6	120	270	18	M33×2	62	105	56	75	4	14	500
25	R1	1.6	160	360	23	M39×2	63	115	65	85	4	14	500
32	R1-1/4	1.6	175	400	28	M48×2	67	140	76	100	4	18	500
40	R1-1/2	1.6	225	510	35	M58×2	70	150	84	110	4	18	500
50	R2	1.6	270	600	43	M68×2	78	165	99	125	4	18	550
65	R2-1/2	1.2	400	750	60	-	-	185	118	145	4	18	600
80	R3	1.2	520	860	70	-	-	200	132	160	8	18	650
100	R4	1.2	610	1350	94	-	-	220	156	180	8	18	750
125	R5	1	800	1600	120	-	-	250	184	210	8	18	800
150	R6	1	900	1900	140	-	-	285	211	240	8	22	1000
200	-	1	1200	2600	190	-	-	340	266	295	12	22	1000
