M型旋转接头

M系列旋转接头是专门为冶金行业连铸机设计的一种埋入式旋转接头。它用于冷却连铸机上辊子的内部冷却以提高辊子的使用寿命。使用旋转接头冷却的内冷辊的使用寿命的一般高于外部冷却的实心辊。它采用平衡式密封结构，无油轴承支撑；接头终生不需润滑，可自动补偿。

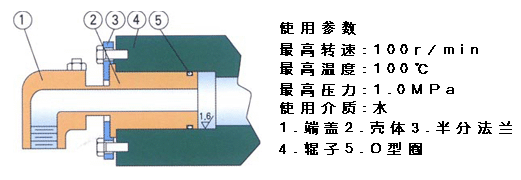

M 系列旋转接头是将壳体（2）插入辊子（4）内部，并用半分法兰（3）（沿法兰中心线锯开）固定在轴端，装机后外部只能看到端盖（1），壳体则埋在辊子内部与辊子一起旋转，故称埋入式旋转接头。M系列零部件全部选用耐腐蚀材料，适于通水介质。
M系列旋转接头有单通、双通两种型式，每一种又分端面密封和外圆密封两种结构，用户可根据需要选用。

1.端盖 2.壳体 3.半分法兰 4.辊子 5.O型圈 6.孔用挡圈 7.内管 8.辊子用十字内管

使用条件：
最高转速：100r/min 最高温度：100℃ 最高压力：1.0MPa 适用介质：水
注：随转速、温度、压力的不同，使用极限值也不同。在特殊条件下，
请与中兴公司联系。

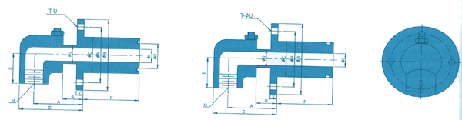

规格	型号	订购号	M	A	C	D	E	F	K	K1	N	Q	R	T	U	V	W
15	MD-BF15	9971204	Rc1/2	43	∮46	60	45	68	∮17.5	∮32	∮60	∮24	20	4	∮8	8	∮80
20	MD-BF20	9971206	Rc3/4	43	∮46	60	45	68	∮17.5	∮32	∮60	∮24	20	4	∮8	8	∮80
20	MD-BF20	9973206	Rc1	57	∮46	78	60	68	∮17.5	∮32	∮83	∮24	20	6	∮7	8	∮95
25	MD-BF25	9971210	Rc1	57	∮58	78	60	99	∮25	∮44.5	∮98	∮32	20	6	∮9	8	∮110
15	MD-BF15	9971404	Rc1/2	43	∮46	60	45	68	∮17.5	-	∮60	∮24	20	4	∮8	8	∮80
20	MD-BF20	9971406	Rc3/4	43	∮46	60	45	68	∮17.5	-	∮60	∮24	20	4	∮8	8	∮80
20	MD-BF20	9973406	Rc1	57	∮46	78	60	99	∮17.5	-	∮83	∮24	20	6	∮7	8	∮95
25	MD-BF25	9971410	Rc1	57	∮58	78	60	99	∮25	-	∮98	∮32	20	6	∮9	8	∮110

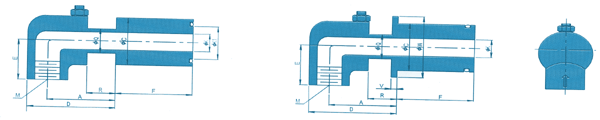

规格	型号	订购号	M	A	C	D	E	F	K	K1	Q	R	V	W
15	MD-B15	9971104	Rc1/2	43	∮46	60	45	68	∮17.5	∮32	∮24	20	-	-
15	MD-B20	9971106	Rc3/4	43	∮46	60	45	68	∮17.5	∮32	∮24	20	-	-
20	MD-B20	9973106	Rc1	57	∮46	78	60	68	∮17.5	∮32	∮24	20	-	-
25	MD-B25	9971110	Rc1	57	∮58	78	60	99	∮25	∮44.5	∮32	20	-	-
15	MD-C15	9971304	Rc1/2	43	∮46	60	45	68	∮17.5	-	∮32	20	5	∮60
20	MD-C20	9971306	Rc3/4	43	∮46	60	45	68	∮17.5	-	∮24	20	5	∮60
20	MD-C20	9973306	Rc1	57	∮46	78	60	68	∮17.5	-	∮24	20	5	∮60
25	MD-C25	9971310	Rc1	57	∮58	78	60	99	∮25	-	∮32	20	5	∮60
